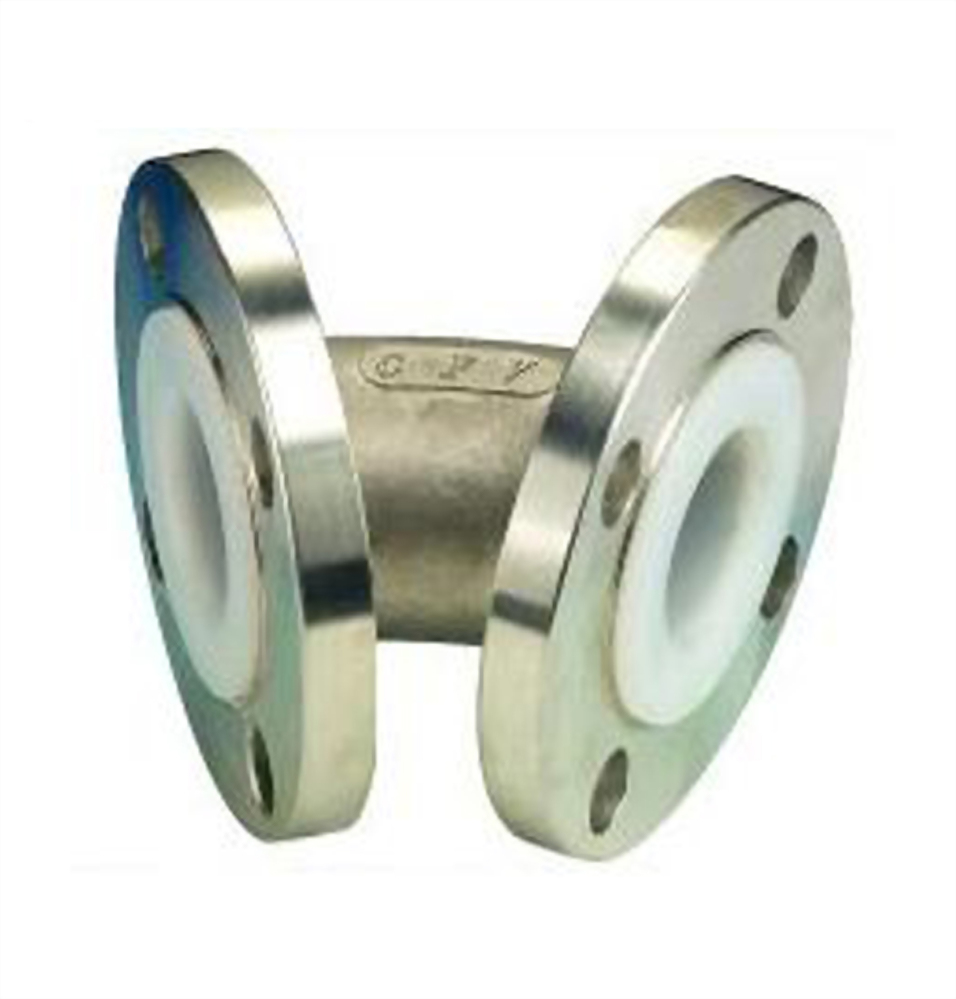

  • PFA內襯45°彎頭

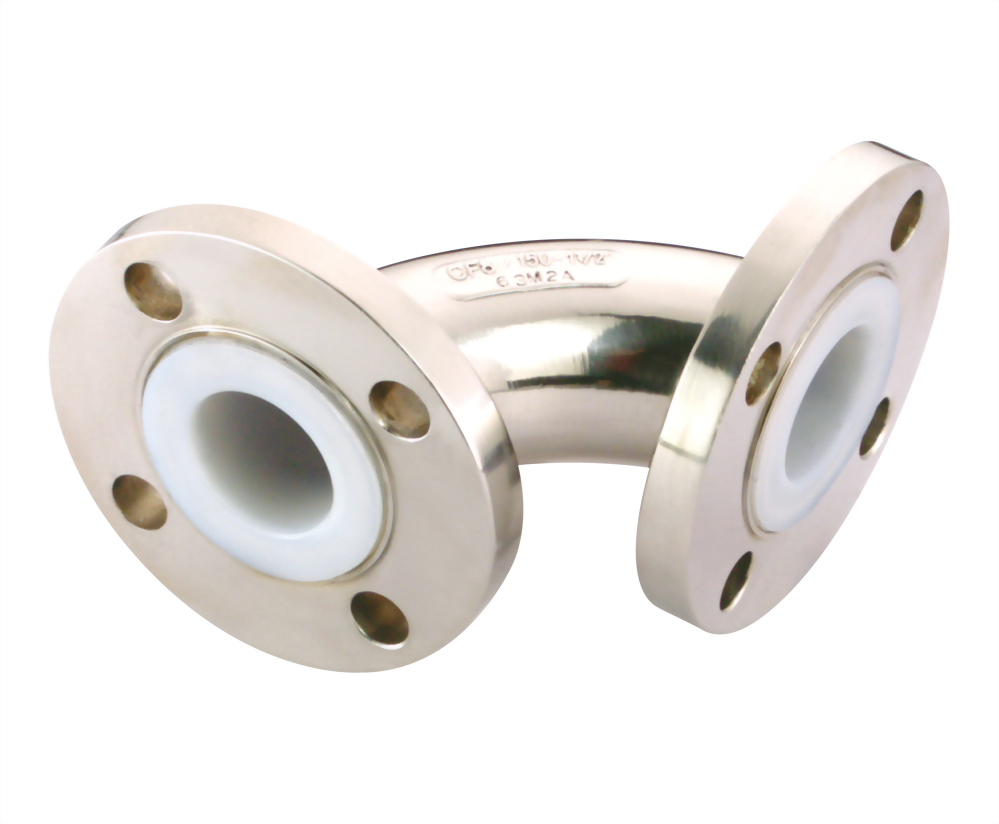

  • PFA內襯90°彎頭
  • PFA內襯同心異徑接頭 | 大小頭

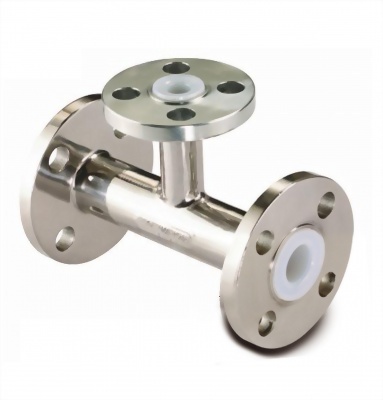

  • PFA同徑裡襯三通
  • PFA異徑裡襯三通
  • PFA裡襯同徑四通管
  • PFA裡襯視窗
  • PFA高潔淨撓性管
  • PFA裡襯盲法蘭
  • PFA裡襯儀表接頭 | 小三通
  • PFA內櫬墊管

PFA內襯管接頭配件


  • PFA內襯直管
  • PFA內襯45°彎頭
  • PFA內襯90°彎頭
  • PFA內襯同心異徑接頭 | 大小頭
  • PFA同徑裡襯三通
  • PFA異徑裡襯三通
  • PFA裡襯同徑四通管
  • PFA裡襯視窗
  • PFA蛇管
  • PFA裡襯儀表接頭 | 小三通
  • PTFE法蘭墊片
  • PFA裡襯盲法蘭
  • PFA內櫬墊管

設計規範
PFA裡襯直管與PFA裡襯接頭管件由無縫鋼管焊接或鑄造而成,依據ASTM F1545標準,口徑為1/2”~4”,厚度依據Schedule 40。

標準使用材料(未指定)如下,

  • 材質表
名稱   碳鋼 不鏽鋼
管件 無縫管 ASTM, A234 grade WPB ASTM A403
管件 鑄鋼 ASTM, A234 grade WCB ASTM A351
直管 無縫管 ASTM A578 / ASTM A53 grade B ASTM A312
  • 尺寸規範
管件 ASME B16.5 CLASS 150
直管 ASME B36.10

PFA裡襯法蘭
標準使用材質(未指定)如下,

  • 材質

鍛鋼ASTM A105 (如管件為鑄鋼,法蘭亦為一體鑄鋼)

不鏽鋼 ASTM A182

  • 尺寸規範

ASME B16.5 Class 150



排氣孔

每一隻直管及管件,都至少有一個直徑約2mm的排氣孔;以釋放PFA內襯與鐵件之間的氣體;若直管達500mm以上,為兩個排氣孔。漸縮法蘭則無排氣孔。



塗裝

A. 標準品為:

  1. 底漆
  2. 面漆,厚度約110μm

B. 另塗裝層及厚度可依客戶要求



焊接

依據ASME Bioler及Pressure Vessel Code 之第九款規定


PFA裡襯厚度

PFA 裡襯厚度
  尺寸 PFA裡襯厚度
直管 1/2" ~ 2" 2mm ~ 2.5mm
直管 2 1/2" ~ 6" 3mm ~ 4mm
管件 1/2" ~ 2" 3mm
管件 2 1/2" ~ 6" 4mm






名稱 Carbon Steel Stainless Steel
法蘭 ASTM A105 ASTM A182
管件規格 ASTM A587 or ASTM A53 grade B ASTM A312
管厚規格 according to SCH 40
 標準 一固一活 (或客
戶指定)
一固一活 (或客
戶指定)
裡襯 PFA PFA





無油無水之清洗程序 (客戶選配)

  1. AK3 去脂(加溫)
  2. 酸性中和
  3. RO水洗淨
  4. 乾燥氮氣
  5. 封口包裝



標檢測標準

每一PFA裡襯直管與PFA裡襯管件,必須通過以下檢測方可出廠;亦可依客戶要求做測試。

  • 耐壓測試: 最高使用壓力X 1.5倍
  • 氣密測試: 最高使用壓力X 1.1倍
  • 塗裝: 依據客戶要求規範使用膜厚計抽驗測量
  • 外觀
    • Lining前,工件表面不得有氣泡、針孔及其他暇疵;如有不影響功能之暇疵,則修補後塗裝再出貨。
    • 塗裝後,不得有起泡、脫漆等情況。


耐壓測試                                     塗裝測試                                     火花測試


包裝儲存

  • 包裝前排氣孔貼封
  • 包裝
    • 一般PFA內襯管及PFA內襯管件,兩端以塑膠盲板封固定,以避免PFA內襯損傷。
    • 無油無水PFA內襯管及PFA內襯管件,兩端以不沾膠之無塵膠帶封貼(或以塑膠袋套封法蘭),再以塑料防塵蓋保護,以防止PFA內襯損傷及污染。儲存及交貨前,按案號/工號等配管內容,編輯及標籤,集中裝箱交運及儲存。出貨時需使用木材箱裝箱,箱內使用大型塑膠套整個包住,以防水及濕氣滲漏。
